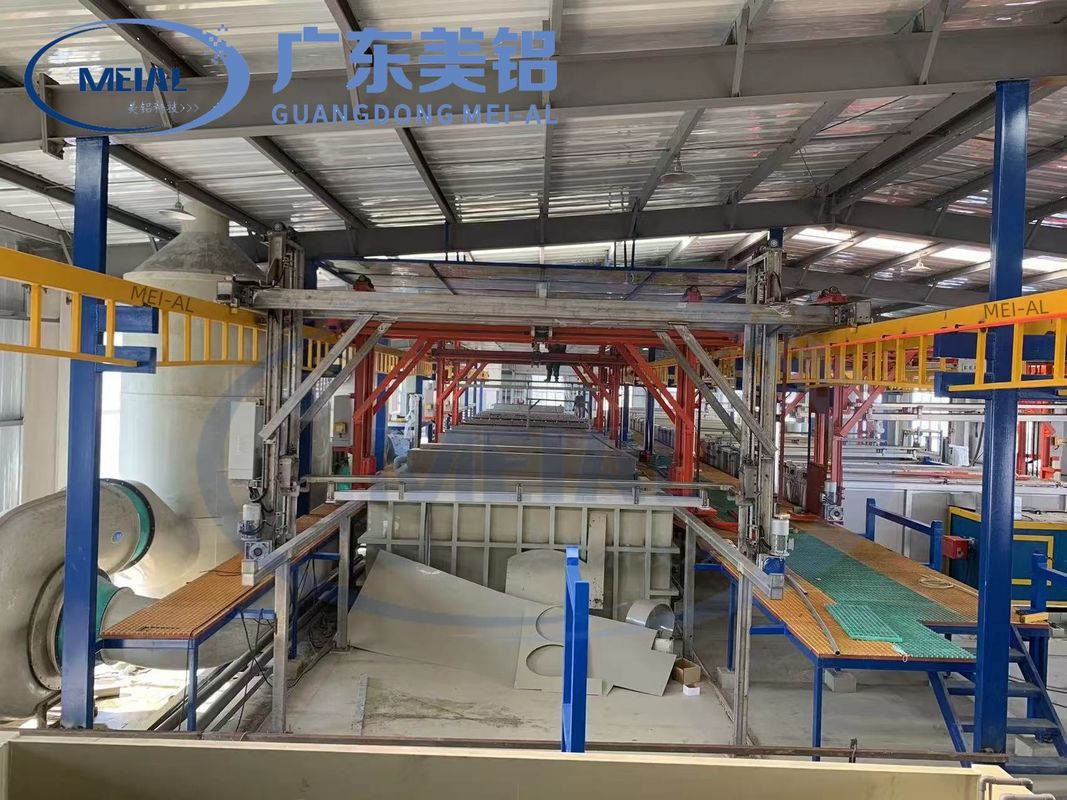

Đường dây sản xuất anodizing nhôm tự động 800T / tháng Thiết bị xử lý bề mặt

Đường dây sản xuất anodizing nhôm 800T / tháng tự động cao quilaty

www.mei-alu.com

一Mô tả sản xuất

1- Ngâm các sản phẩm nhôm được làm sạch và khắc axit vào một bể anodizing và áp dụng điện cho anodizing.tạo thành một lớp đồng nhất của phim oxit nhôm.

2Trước khi anodizing, các sản phẩm nhôm cần phải trải qua việc làm sạch và xử lý khắc axit để loại bỏ vết bẩn dầu bề mặt, lớp oxit và các tạp chất khác.

3- Ngâm các sản phẩm nhôm được làm sạch và khắc axit vào một bể anodizing và áp dụng điện cho anodizing.tạo thành một lớp đồng nhất của phim oxit nhôm.

二. Tình trạng thiết kế

三.Process Tank

四.Quá trình điều trị:

1. Giảm mỡ
   (1) 6jig ((rack) / thùng x 1 thùng=6jig ((rack)
   (2) thời gian điều trị: 2-5min
2. Chữ khắc kiềm
   (1) 6jig ((rack) / thùng x 2 thùng=12gig(cửa sổ)
   (2)điều trịthời gian: 3-15 phút
3. Trợ lý
   (1) 6jig ((rack) / thùng x 1 thùng=6jig(cửa sổ)
   (2)điều trịthời gian: 1-5 phút
4. Anodizing
   (1) 3 jig ((rack) /bể x 5bể = 15jig ((rack)
   (2) mật độ dòng: 130A/m2
   (3) Thời gian xử lý: 30 phút
   (4) Thời gian không xử lý: 10 phút
   (5) Tổng thời gian 30 + 10 = 40 phút

(6)Lớp anodizing trung bình: 0,36 * 1,3 * 30 * 0,77 = 10,81um

5. Màu sắc 1

1)Quá trình clour: hỗn hợp muối

2) Số lượng: 2 giàn khoan / thùng x 1 thùng = 2 giàn khoan

3) mật độ hiện tại: 70A

4) Thời gian xử lý: 2-8min

6.
1) Métod niêm phong: Niêm phong ở nhiệt độ trung bình hoặc bình thường
2)Số lượng:6jig ((rack) / thùng x 1 thùng
3) Thời gian xử lý 10-15min

五. Thiết kế tham số và thiết lập

1Khu vực xử lý anodizing:
1) Mỗi bể xử lý anodizing cần 40min, trong đó tổng jig ((rack) / năm:​

(2 rack x 5 thùng x 60min/h) ÷40min x600 giờ =9000jig(rack)

2) Thiết kế 50m2^/nơi mỗi bể chứa 100m2
3) Điều trị diện tích/năm:9000Giàn khoan x 50m2 / giàn khoan =450000m2

2Trọng lượng xử lý anodizing:
Sản lượng hàng tháng: 450000m2÷350m2/T*0.9=1157.1T¥1000T

3.Tiêu thụ năng lượng:
1) Thùng anodising:100m2/thùng* 130A/m2÷0.9=14444A/thùng

Bộ điều chỉnh công suất: 15000A = 5 đơn vị
2) Chất chứa clo:100m2/thùng x 70A/m2÷0,9 = 7777A/thùng

Máy chỉnh màu: 8000A = 2 đơn vị

六. Quá trình Chat
