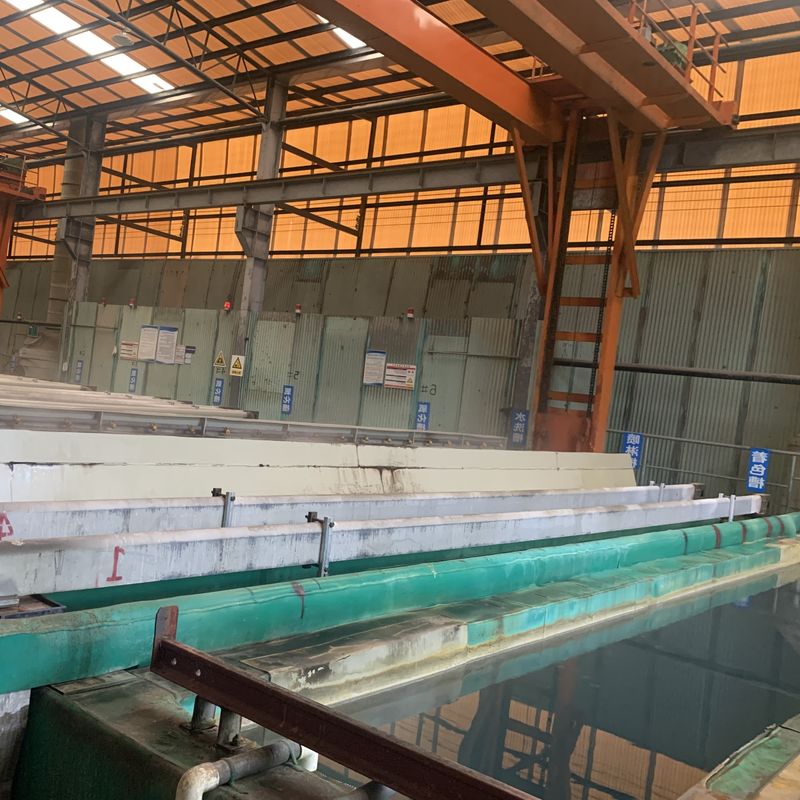

Multi Tanks Aluminium Surface Treatment Dòng sản xuất anodizing ngang

Dòng sản xuất anodizing ngang xử lý bề mặt nhôm nhiều bể

一Mô tả sản phẩm

1Lớp anodized cải thiện đáng kể khả năng chống ăn mòn của nhôm, với chỉ số chống ăn mòn ít nhất là lớp 9.

2Quá trình anodizing có thể cung cấp màu sắc đồng nhất, nhất quán và hoàn thiện cho hồ sơ nhôm, tăng cường sự hấp dẫn thẩm mỹ của chúng cho các ứng dụng khác nhau.

3Lớp anodized được niêm phong để đảm bảo độ xốp thấp, với một giá trị niêm phong lỗ điển hình ≤30 mg/dm².

二. Tình trạng thiết kế

1. Hợp kim: nhôm 6061 đến 6063 hoặc các loại khác
2. Anodizing phim suy nghĩ:10 ~ 12μmmicron
3. Khu vực bảo hiểm trung bình: 350m2/t (ton)
4. Chiều dài hồ sơ nhôm tối đa:6500mm
5. Tỷ lệ ép: 2,5kg/m2
6. Giờ làm việc/m: 300d/m x 20h/d = 600h/m
7. Hệ thống kệ: Ba thiết bị/ rack
8. Hoạt động của kệ: Hướng dẫn
9. Tỷ lệ sử dụng thiết bị: 0.9
10. Nguồn cung cấp điện: AC 3phase 380v 50hz
11. Điện điều khiển: AC220V 50Hz
12. Nguồn cung cấp nước: 2kg/cm2·G
13. Khí nóng: 6kg/cm2·G
14. Không khí nén: 6kg/cm2·G

三.Process Tank

1. Giảm mỡ [Axit sulfuric tự do180±30 g/l] 1 thùng
2. Chữ khắc kiềm[FAlkali 40-60g/l,Al3+ 30-120g/] 2 thùng
3. Trợ lý[Axit sulfuric tự do180±20g/l] 1 thùng
4. Anodizing [Axit sulfuric tự do140-180g/l,Al3+≤20g/l]5 bể
5. Màu sắc [băng sulfat] 3-8g/l,Axit sulfuric tự do15-25g/l, pH 0,8-1,2]3 bể
6. Hàm nhiệt độ trung bình [PH 5-6.5,Ion niken00,8-1,3g/l,Fluorion0.3-0.7 g/l] 3 thùng

四.Quá trình điều trị:

1. Giảm mỡ
   (1) 6jig ((rack) / thùng x 1 thùng=6jig ((rack)
   (2) thời gian điều trị: 2-5min
2. Chữ khắc kiềm
   (1) 6jig ((rack) / thùng x 2 thùng=12gig(cửa sổ)
   (2)điều trịthời gian: 3-15 phút
3. Trợ lý
   (1) 6jig ((rack) / thùng x 1 thùng=6jig(cửa sổ)
   (2)điều trịthời gian: 1-5 phút
4. Anodizing
   (1) 3 giàn (rack) / thùng x 5thùng = 15 giàn (rack)
   (2) mật độ dòng: 130A/m2
   (3) Thời gian xử lý: 30 phút
   (4) Thời gian không xử lý: 10 phút
   (5) Tổng thời gian 30 + 10 = 40 phút

(6)Lớp anodizing trung bình: 0,36 * 1,3 * 30 * 0,77 = 10,81um

5. Màu sắc 1

1)Quá trình clour: hỗn hợp muối

2) Số lượng: 3 thùng x 1 thùng = 3 thùng

3) mật độ hiện tại: 70A

4) Thời gian xử lý: 2-8min

6.
1) Métod niêm phong: Niêm phong ở nhiệt độ trung bình hoặc bình thường
2)Số lượng:6jig ((rack) / thùng x 1 thùng
3) Thời gian xử lý 10-15min

五. Thiết kế tham số và thiết lập

1Khu vực xử lý anodizing:
1)Mỗi bể xử lý anodizing cần 40min, trong đó tổng jig ((rack) / năm:​

(3 rack x 5 thùng x 60min/h) ÷ 40min x 600 giờ = 13500jig ((rack)

2)Thiết kế 50m2^/nơi mỗi bể chứa 100m2
3)Phòng xử lý diện tích/năm: 13500jig ((rack) x 50m2 /jig = 675000m2

2Trọng lượng xử lý anodizing:
Sản lượng hàng tháng: 675000m2÷350m2/T*0.9=1735T¥1500T

3.Tiêu thụ năng lượng:
1) Thùng anodising:100m2/thùng* 130A/m2÷0.9=14444A/thùng

Bộ điều chỉnh công suất: 15000A = 3 đơn vị
2) Chất chứa clo:100m2/thùng x 70A/m2÷0,9 = 7777A/thùng

Máy chỉnh màu: 8000A = 3 đơn vị

六. Quá trình Chat

Định nghĩa cho UN

1) De = làm giảm mỡ

2) Rs = Rửa sạch, HW Rs = Rửa sạch bằng nước nóng

4) AE = Chữ khắc kiềm

5) Ne =Trợ lý

6)An = Anodizing

7) Cl = Màu sắc

8) Sl = Bấm kín

9)MU = Vận tải vật liệu

10) Pc = Bao bì
