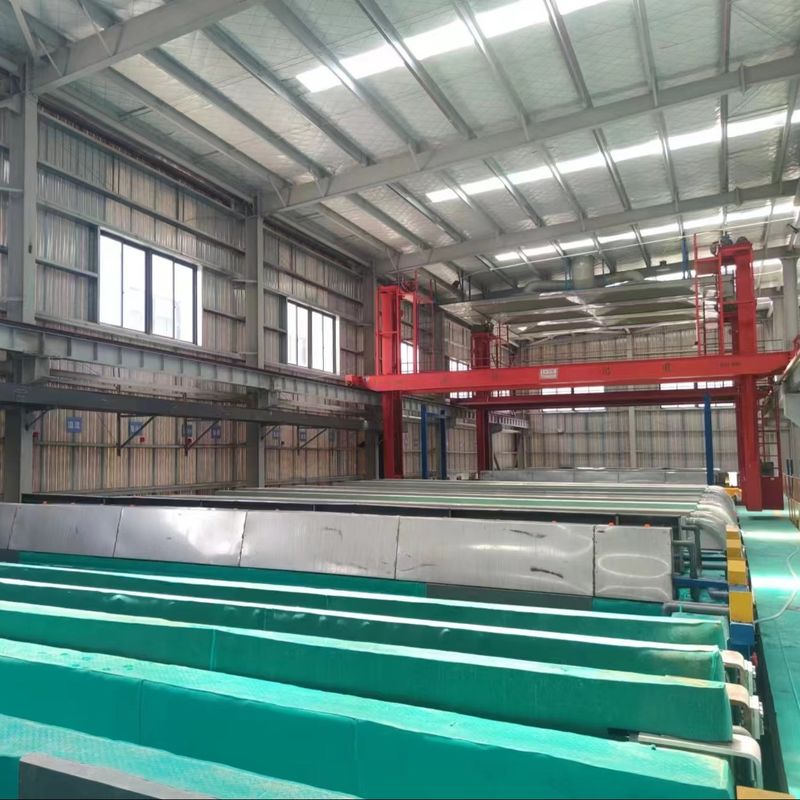

Chiều dài 6500mm Đường dây anodizing bán tự động ngang 900t/tháng

Dòng oxy hóa bán tự động ngang 900T/tháng

一.Mô tả sản phẩm

1.Oxítcác dây chuyền sản xuất cố gắng cải thiện hiệu quả năng lượng bằng cách thực hiện các biện pháp tiết kiệm năng lượng như hệ thống phục hồi nhiệt, tối ưu hóa các thông số quy trình và sử dụng thiết bị tiết kiệm năng lượng.
2.OxítCác dây chuyền sản xuất có các chiến lược quản lý chất thải để xử lý các sản phẩm phụ và chất thải được tạo ra trong quá trình anodizing.

3.OxítCác dòng sản xuất có thể kết hợp tự động hóa và robot để tăng hiệu quả và tính nhất quán của quy trình.

二. Tình trạng thiết kế

三.Process Tank

四Quá trình xử lý:

1. Giảm mỡ
   (1) 6jig ((rack) / thùng x 1 thùng=6jig ((rack)
   (2) thời gian điều trị: 2-5min
2. Chữ khắc kiềm
   (1) 6jig ((rack) / thùng x 2 thùng=12gig(cửa sổ)
   (2)điều trịthời gian: 3-15 phút
3. Trợ lý
   (1) 6jig ((rack) / thùng x 1 thùng=6jig(cửa sổ)
   (2)điều trịthời gian: 1-5 phút
4. Anodizing
   (1) 2 jig ((rack) /bể x 4bể = 8jig ((rack)
   (2) mật độ dòng: 130A/m2
   (3) Thời gian xử lý: 30 phút
   (4) Thời gian không xử lý: 10 phút
   (5) Tổng thời gian 30 + 10 = 40 phút

(6)Lớp anodizing trung bình: 0,3 * 1,3 * 30 * 0,77 = 10,81um

5. Màu sắc 1

1)Quá trình clour: hỗn hợp muối

2) Số lượng: 2 giàn khoan / thùng x 1 thùng = 2 giàn khoan

3) mật độ hiện tại: 70A

4) Thời gian xử lý: 2-8min

6.
1) Métod niêm phong: Niêm phong ở nhiệt độ trung bình hoặc bình thường
2)Số lượng:6jig ((rack) / thùng x 1 thùng
3) Thời gian xử lý 10-15min

五. Thiết kế tham số và thiết lập

1Khu vực xử lý anodizing:
1)Mỗi bể xử lý anodizing cần 40min, trong đó tổng jig ((rack) / năm:​

(2 rack x 4 thùng x 60min/h) ÷40min x600 giờ =7200jig(rack)

2)Thiết kế 50m2^/nơi mỗi bể chứa 100m2
3)Phòng xử lý diện tích/năm: 7200gig ((rack) x 50m2 /gig = 360000m2

2Trọng lượng xử lý anodizing:
Sản lượng hàng tháng: 360000m2÷350m2/T*0.9=925T¥900T

3.Tiêu thụ năng lượng:
1) Thùng anodizing:100m2/thùng* 130A/m2÷0.9=14444A/thùng

Bộ điều chỉnh công suất: 15000A = 4 đơn vị
2) Chất chứa clo:100m2/thùng x 70A/m2÷0,9 = 7777A/thùng

Máy chỉnh màu: 8000A = 2 đơn vị

六. Quá trình Chat
