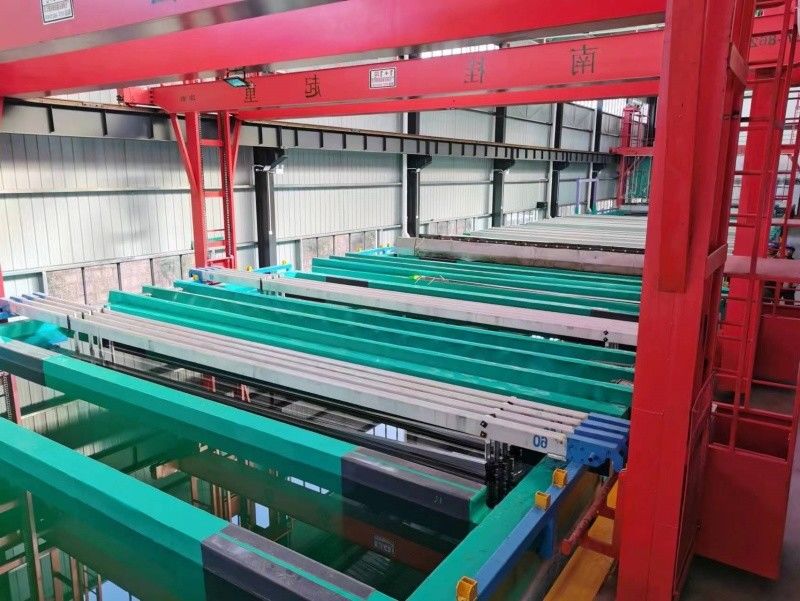

2000T / M Dòng Anodizing nhôm cho xử lý bề mặt điện áp kim loại

2000T / M Dòng Anodizing nhôm cho xử lý bề mặt điện áp kim loại

一- Sản xuất:

1Ngày càng nhiều, các dây chuyền sản xuất anodizing đang kết hợp khả năng giám sát và điều khiển từ xa, cho phép nhân viên chủ chốt truy cập và quản lý các quy trình sản xuất từ các địa điểm bên ngoài.Điều này làm tăng tính linh hoạt và đáp ứng hoạt động.

2Các dây chuyền sản xuất anodizing có thể sử dụng phần mềm mô phỏng chuyên biệt để mô hình hóa và tối ưu hóa các khía cạnh khác nhau của quy trình anodizing, chẳng hạn như phân phối dòng điện, độ dày lớp phủ,và động học quá trình.

3Các dây chuyền sản xuất anodizing tiên tiến sử dụng các công cụ đo lường và kiểm tra phức tạp, bao gồm hồ sơ quang học, quang chiếu tia X và hệ thống kiểm tra trực quan tự động,để đảm bảo đo lường và xác minh chính xác các tính chất lớp phủ quan trọng.

二- Tình trạng thiết kế:

四.Quá trình điều trị:

1. Giảm mỡ
   (1) 6jig ((rack) / thùng x 1 thùng=6jig ((rack)
   (2) thời gian điều trị: 2-5min
2. Chữ khắc kiềm
   (1) 6jig ((rack) / thùng x 2 thùng=12gig(cửa sổ)
   (2)điều trịthời gian: 3-15 phút
3. Trợ lý
   (1) 6jig ((rack) / thùng x 1 thùng=6jig(cửa sổ)
   (2)điều trịthời gian: 1-5 phút
4. Anodizing
   (1) 3 giàn (rack) / thùng x 6thùng = 18 giàn (rack)
   (2) mật độ dòng: 130A/m2
   (3) Thời gian xử lý: 30 phút
   (4) Thời gian không xử lý: 10 phút
   (5) Tổng thời gian 30 + 10 = 40 phút

(6)Lớp anodizing trung bình: 0,36 * 1,3 * 30 * 0,77 = 10,81um

5. Màu sắc 1

1)Quá trình clour: hỗn hợp muối

2) Số lượng: 3 thùng x 1 thùng = 3 thùng

3) mật độ hiện tại: 70A

4) Thời gian xử lý: 2-8min

6.
1) Métod niêm phong: Niêm phong ở nhiệt độ trung bình hoặc bình thường
2)Số lượng:6jig ((rack) / thùng x 1 thùng
3) Thời gian xử lý 10-15min

五.Process Tank

1. Giảm mỡ [Axit sulfuric tự do180±30 g/l] 1 thùng
2. Chữ khắc kiềm[FAlkali 40-60g/l,Al3+ 30-120g/] 2 thùng
3. Trợ lý[Axit sulfuric tự do180±20g/l] 1 thùng
4. Anodizing [Axit sulfuric tự do140-180g/l,Al3+≤20g/l] 6 thùng
5. Màu sắc [băng sulfat] 3-8g/l,Axit sulfuric tự do15-25g/l, PH 0,8-1,2] 3 thùng
6. Hàm nhiệt độ trung bình [PH 5-6.5,Ion niken00,8-1,3g/l,Fluorion0.3-0.7 g/l] 3 thùng

六. Thiết kế tham số và thiết lập

1Khu vực xử lý anodizing:
1)Mỗi bể xử lý anodizing cần 40min, trong đó tổng jig ((rack) / năm:​

(3 rack x 6 thùng x 60min/h) ÷40min x600 giờ =16200jig ((rack)

2)Thiết kế 50m2^/nơi mỗi bể chứa 100m2
3)Khu vực điều trị/năm: 16200jig (các giá đỡ) x 50m2 /jig = 810000m2

2Trọng lượng xử lý anodizing:
Sản lượng hàng tháng: 810000m2÷350m2/T*0.9=2082T¥2000T

3.Tiêu thụ năng lượng:
1) Thùng anodising:100m2/thùng* 130A/m2÷0.9=14444A/thùng

Bộ điều chỉnh công suất: 15000A = 6 đơn vị
2) Chất chứa clo:100m2/thùng x 70A/m2÷0,9 = 7777A/thùng

Máy chỉnh màu: 8000A = 3 đơn vị

七. Quá trình Chat
