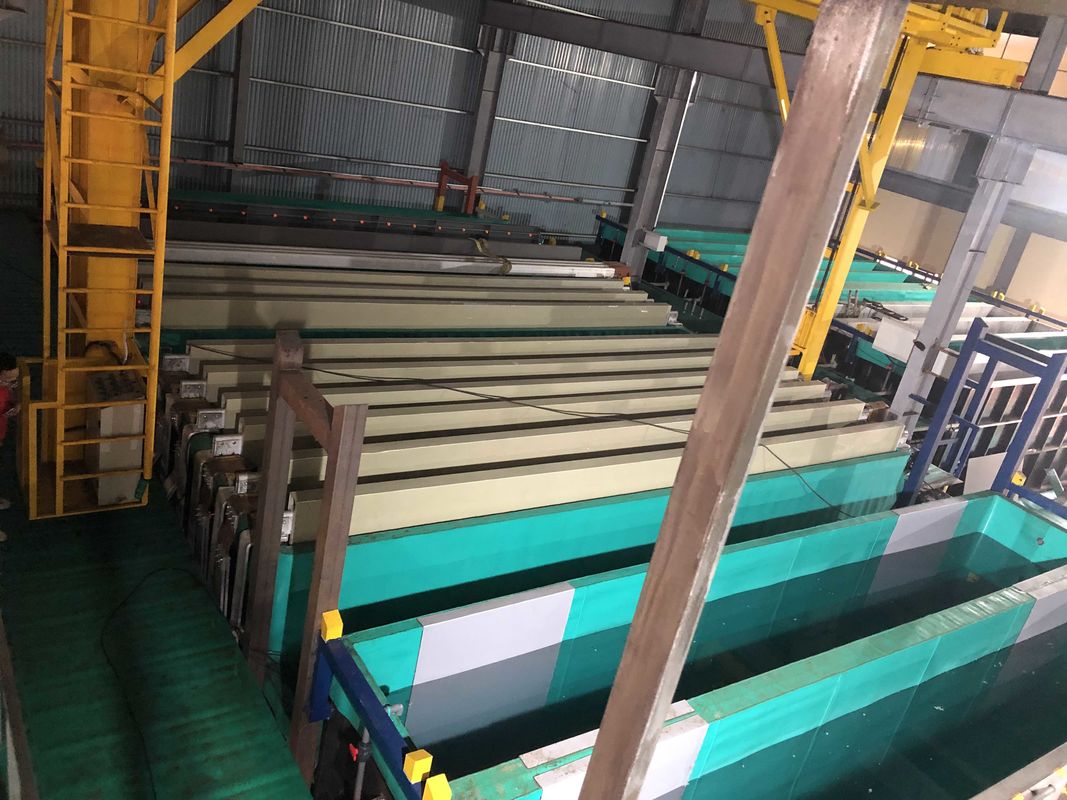

Đường dây sản xuất anodizing 1500T / M với kiểm soát hàng tồn kho thông minh

Đường dây sản xuất anodizing 1500T / M với kiểm soát hàng tồn kho thông minh

一.Mô tả

1Các dây chuyền sản xuất anodizing thực hiện các quy trình đảm bảo chất lượng mạnh mẽ để đảm bảo các lớp phủ anodized đáp ứng các thông số kỹ thuật của khách hàng.

2Các dây chuyền sản xuất anodizing sử dụng các giá đỡ và thiết bị đặc biệt để giữ các bộ phận trong quá trình anodizing.

3Các dây chuyền sản xuất anodizing có thể cung cấp dịch vụ che và khắc như các quy trình độc lập.

二. Tình trạng thiết kế

三, Thùng xử lý

1. Giảm mỡ [Axit sulfuric tự do180±30 g/l] 1 thùng
2. Chữ khắc kiềm[FAlkali 40-60g/l,Al3+ 30-120g/] 2 thùng
3. Trợ lý[Axit sulfuric tự do180±20g/l] 1 thùng
4. Anodizing [Axit sulfuric tự do140-180g/l,Al3+≤20g/l]5 bể
5. Màu sắc [băng sulfat] 3-8g/l,Axit sulfuric tự do15-25g/l, pH 0,8-1,2]3 bể
6. Hàm nhiệt độ trung bình [PH 5-6.5,Ion niken00,8-1,3g/l,Fluorion0.3-0.7 g/l] 3 thùng

四.Quá trình điều trị:

1. Giảm mỡ
   (1) 6jig ((rack) / thùng x 1 thùng=6jig ((rack)
   (2) thời gian điều trị: 2-5min
2. Chữ khắc kiềm
   (1) 6jig ((rack) / thùng x 2 thùng=12gig(cửa sổ)
   (2)điều trịthời gian: 3-15 phút
3. Trợ lý
   (1) 6jig ((rack) / thùng x 1 thùng=6jig(cửa sổ)
   (2)điều trịthời gian: 1-5 phút
4. Anodizing
   (1) 3 jig ((rack) /bể x 5bể = 15jig ((rack)
   (2) mật độ dòng: 130A/m2
   (3) Thời gian xử lý: 30 phút
   (4) Thời gian không xử lý: 10 phút
   (5) Tổng thời gian 30 + 10 = 40 phút

(6)Lớp anodizing trung bình: 0,36 * 1,3 * 30 * 0,77 = 10,81um

5. Màu sắc 1

1)Quá trình clour: hỗn hợp muối

2) Số lượng: 3 thùng x 1 thùng = 3 thùng

3) mật độ hiện tại: 70A

4) Thời gian xử lý: 2-8min

6.
1) Métod niêm phong: Niêm phong ở nhiệt độ trung bình hoặc bình thường
2)Số lượng:6jig ((rack) / thùng x 1 thùng
3) Thời gian xử lý 10-15min

五. Thiết kế tham số và thiết lập

1Khu vực xử lý anodizing:
1)Mỗi bể xử lý anodizing cần 40min, trong đó tổng jig ((rack) / năm:​

(3 rack x 5 thùng x 60min/h) ÷40min x600 giờ =13500jig(rack)

2)Thiết kế 50m2^/nơi mỗi bể chứa 100m2
3)Phòng xử lý diện tích/năm: 13500jig ((rack) x 50m2 /jig = 675000m2

2Trọng lượng xử lý anodizing:
Sản lượng hàng tháng: 675000m2÷350m2/T*0.9=1735T¥1500T

3.Tiêu thụ năng lượng:
1) Thùng anodising:100m2/thùng* 130A/m2÷0.9=14444A/thùng

Bộ điều chỉnh công suất: 15000A = 3 đơn vị
2) Chất chứa clo:100m2/thùng x 70A/m2÷0,9 = 7777A/thùng

Máy chỉnh màu: 8000A = 3 đơn vị

六. Quá trình Chat
