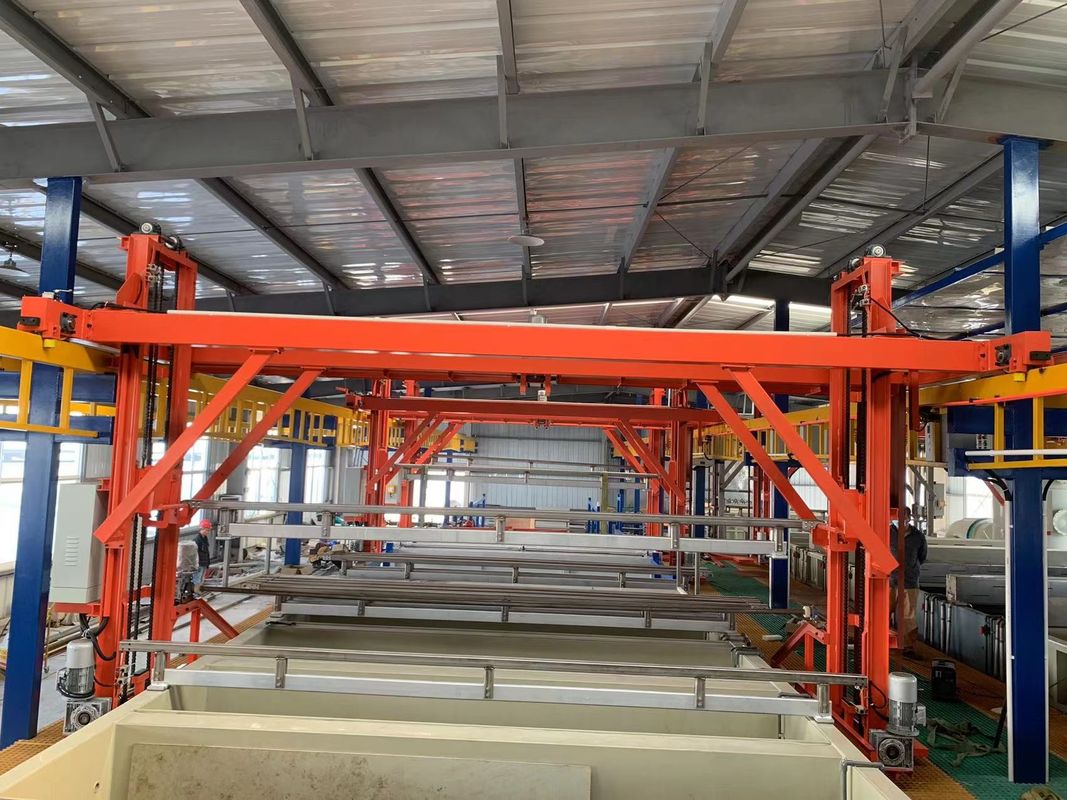

Dây chuyền sản xuất Anodizing 150 tấn Hợp kim nhôm Chế độ nằm ngang

Dòng sản xuất anodizing 150T / tháng

Parameter thiết kế

一Tên thiết bị:

Tên: Đường dẫn anodizing theo chiều ngang

Sản lượng: 150T/tháng

二Mô hình:

1Mô hình: Hướng ngang U chế độ.

2Phong cách hoạt động: bán tự động hoặc tự động

3- Phương pháp xếp hàng: Hệ thống xếp hàng bằng tay

三. Tình trạng thiết kế

1. Hợp kim: nhôm 6061 đến 6063 hoặc các loại khác
2. Anodizing phim suy nghĩ:10 ~ 12μmmicron
3. Vùng phủ sóng trung bình: 400m2/t (ton)
4. Chiều dài hồ sơ nhôm tối đa:6500mm
5. Tỷ lệ ép: 2,5kg/m2
6. Giờ làm việc/m: 300d/m x 20h/d = 600h/m
7. Hệ thống kệ: Hai vật cố định/ rack
8. Hoạt động của kệ: Hướng dẫn
9. Tỷ lệ sử dụng thiết bị: 0.9
10. Nguồn cung cấp điện: AC 3phase 380v 50hz
11. Điện điều khiển: AC220V 50Hz
12. Nguồn cung cấp nước: 2kg/cm2·G
13. Khí nóng: 6kg/cm2·G
14. Không khí nén: 6kg/cm2·G

四, Thùng xử lý

1. Giảm mỡ [Axit sulfuric tự do180±30 g/l] 1 thùng
2. Chữ khắc kiềm[FAlkali 40-60g/l,Al3+ 30-120g/] 1 thùng
3. Trợ lý[Axit sulfuric tự do180±20g/l] 1 thùng
4. Anodizing [Axit sulfuric tự do140-180g/l,Al3+≤20g/l]1Căng
5. Màu sắc [băng sulfat] 3-8g/l,Axit sulfuric tự do15-25g/l, pH 0,8-1,2]1 Xăng
6. Hàm nhiệt độ trung bình [PH 5-6.5,Ion niken00,8-1,3g/l,Fluorion0.3-0.7 g/l] 1 thùng

五,Quá trình điều trị:

1. Giảm mỡ
   (1) 6jig ((rack) / thùng x 1 thùng=6jig ((rack)
   (2) thời gian điều trị: 2-5min
2. Chữ khắc kiềm
   (1) 6jig ((rack) / thùng x 2 thùng=12gig(cửa sổ)
   (2)điều trịthời gian: 3-15 phút
3. Trợ lý
   (1) 6jig ((rack) / thùng x 1 thùng=6jig(cửa sổ)
   (2)điều trịthời gian: 1-5 phút
4. Anodizing
   (1) 2 jig ((rack) /bể x 1bể = 2jig ((rack)
   (2) mật độ dòng: 130A/m2
   (3) Thời gian xử lý: 30 phút
   (4) Thời gian không xử lý: 10 phút
   (5) Tổng thời gian 30 + 10 = 40 phút

(6)Lớp anodizing trung bình: 0,36 * 1,3 * 30 * 0,77 = 10,81um

5. Màu sắc 1

1)Quá trình clour: hỗn hợp muối

2) Số lượng: 2 giàn khoan / thùng x 1 thùng = 2 giàn khoan

3) mật độ hiện tại: 70A

4) Thời gian xử lý: 2-8min

6.
1) Métod niêm phong: Niêm phong ở nhiệt độ trung bình hoặc bình thường
2)Số lượng:6jig ((rack) / thùng x 1 thùng
3) Thời gian xử lý 10-15min

六. Thiết kế tham số và thiết lập

1Khu vực xử lý anodizing:
1)Mỗi bể xử lý anodizing cần 40min, trong đó tổng jig ((rack) / năm:​

(2 rack x 1 thùng x 60min/h) ÷40min x600 giờ =1800jig(rack)

2)Thiết kế 42,9m2^/nơi mỗi bể chứa 85,8m2
3)Phòng xử lý diện tích/năm: 1800jig (các giá đỡ) x 42,9m2 /jig = 77220m2

2Trọng lượng xử lý anodizing:
Sản lượng hàng tháng: 77220m2÷400m2/T*0.9=174T150T

3.Tiêu thụ năng lượng:
1) Thùng anodizing:100m2/thùng* 130A/m2÷0.9=14444A/thùng

Bộ điều chỉnh công suất: 15000A = 1 đơn vị
2) Chất chứa clo:100m2/thùng x 70A/m2÷0,9 = 7777A/thùng

Máy chỉnh màu: 8000A = 1 đơn vị

七. Quá trình Chat

Định nghĩa cho UN

1) De = làm giảm mỡ

2) Rs = Rửa sạch, HW Rs = Rửa sạch bằng nước nóng

4) AE = Chữ khắc kiềm

5) Ne =Trợ lý

6)An = Anodizing

7) Cl = Màu sắc

8) Sl = Bấm kín

9)MU = Vận tải vật liệu

10) Pc = Bao bì
