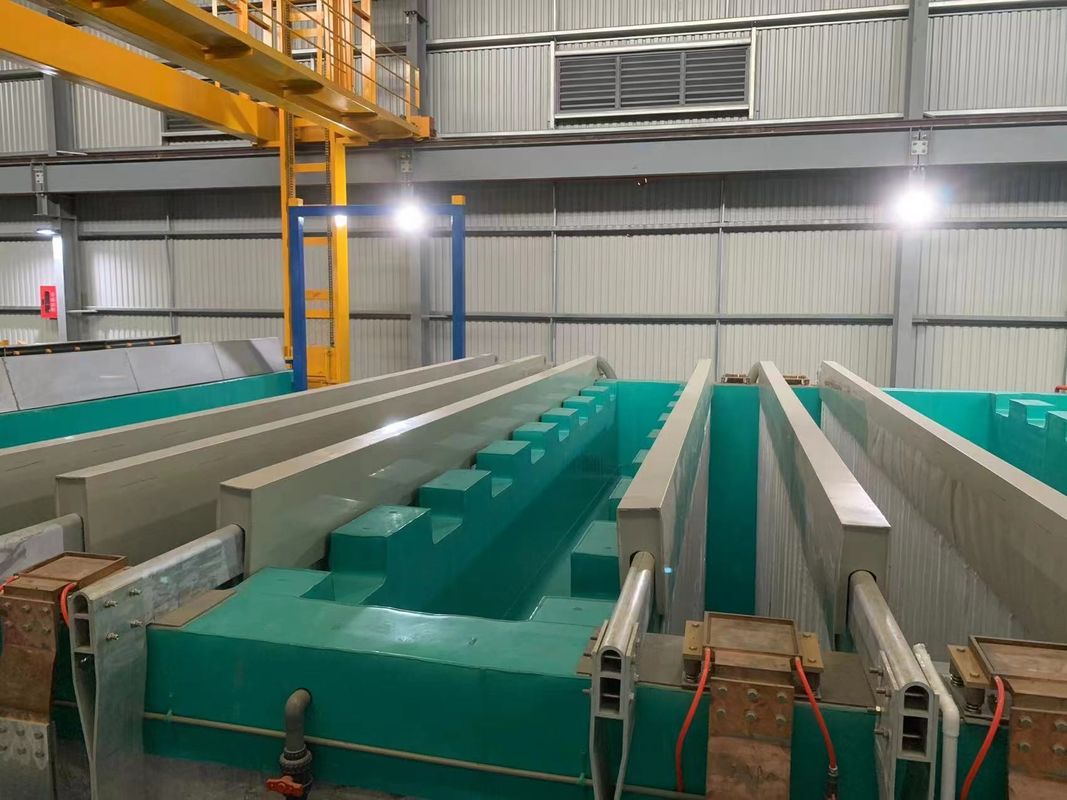

Dây chuyền thiết bị Anodizing nhôm 850T / tháng AC 3 pha 380v 50hz

850T / tháng Dòng thiết bị anodizing nhôm AC 3 giai đoạn 380v 50hz

一.Mô tả sản phẩm

1Hệ thống điều khiển tự động phù hợp với dây chuyền sản xuất bán tự động của anodizing nhôm.Hệ thống được dự kiến sẽ áp dụng hệ thống giám sát và quản lý máy tính phía trên (bao gồm máy tính điều khiển công nghiệp IPC), một hệ thống thực thi điều khiển máy tính thấp hơn (PLC), các thành phần phát hiện và thiết bị thực thi.
2Có hai chế độ hoạt động về hoạt động: thủ công và bán tự động.
3. Khi hệ thống đang chạy bình thường, nó là bán tự động. Dựa trên đầu vào dữ liệu nguồn cấp, cần cẩu có thể bán tự động nhận ra vị trí khe cắm và thực hiện tương ứng oxy hóa, màu sắc,và các quy trình khácNhiệt độ của dung dịch bể đáp ứng các yêu cầu của quy trình kiểm soát bán tự động.
4Trong chế độ bán tự động, hoạt động một bước của cần cẩu và thiết bị liên quan có thể được điều khiển từ phòng điều khiển trung tâm.nó có thể được vận hành thông qua các nút điều khiển tại chỗ.

二. Tình trạng thiết kế

3bể xử lý

1. Giảm mỡ [Axit sulfuric tự do180±30 g/l] 1 thùng
2. Chữ khắc kiềm[FAlkali 40-60g/l,Al3+ 30-120g/] 2 thùng
3. Trợ lý[Axit sulfuric tự do180±20g/l] 1 thùng
4. Anodizing [Axit sulfuric tự do140-180g/l,Al3+≤20g/l] 3 thùng
5. Màu sắc [băng sulfat] 3-8g/l,Axit sulfuric tự do15-25g/l, PH 0,8-1,2] 1 thùng
6. Hàm nhiệt độ trung bình [PH 5-6.5,Ion niken00,8-1,3g/l,Fluorion0.3-0.7 g/l] 1 thùng

五,Quá trình điều trị:

1. Giảm mỡ
   (1) 6jig ((rack) / thùng x 1 thùng=6jig ((rack)
   (2) thời gian điều trị: 2-5min
2. Chữ khắc kiềm
   (1) 6jig ((rack) / thùng x 2 thùng=12gig(cửa sổ)
   (2)điều trịthời gian: 3-15 phút
3. Trợ lý
   (1) 6jig ((rack) / thùng x 1 thùng=6jig(cửa sổ)
   (2)điều trịthời gian: 1-5 phút
4. Anodizing
   (1) 2 jig ((rack) / thùng x 3thùng = 6jig ((rack)
   (2) mật độ dòng: 130A/m2
   (3) Thời gian xử lý: 26 phút
   (4) Thời gian không xử lý: 7 phút
   (5) Tổng thời gian 26 + 7 = 33min

(6)Lớp anodizing trung bình: 0,36 * 1,3 * 26 * 0,77 = 9,4um

5. Màu sắc 1

1)Quá trình clour: hỗn hợp muối

2) Số lượng: 2 giàn khoan / thùng x 1 thùng = 2 giàn khoan

3) mật độ hiện tại: 70A

4) Thời gian xử lý: 2-8min

6.
1) Métod niêm phong: Niêm phong ở nhiệt độ trung bình hoặc bình thường
2)Số lượng:6jig ((rack) / thùng x 1 thùng
3) Thời gian xử lý 10-15min

六. Thiết kế tham số và thiết lập

1Khu vực xử lý anodizing:
1) Mỗi bể xử lý anodizing cần 33min, trong đó tổng jig ((rack) / năm:​

(2 rack x 3 thùng x 60min/h) ÷33min x600 giờ =6545jig(rack)

2)Thiết kế 51,4m2^/nơi mỗi bể chứa 102.8m2
3)Phòng xử lý diện tích/năm: 6545gig ((rack) x 51,4m2 /gig =336413m2

2Trọng lượng xử lý anodizing:
Sản lượng hàng tháng: 336413m2÷350m2/T*0.9=865T¥850T

3.Tiêu thụ năng lượng:
1) Thùng anodizing:100m2/thùng* 130A/m2÷0.9=14444A/thùng

Bộ điều chỉnh công suất: 15000A = 3 đơn vị
2) Chất chứa clo:100m2/thùng x 70A/m2÷0,9 = 7777A/thùng

Máy chỉnh màu: 8000A = 1 đơn vị

七. Quá trình Chat

Định nghĩa cho UN

1) De = làm giảm mỡ

2) Rs = Rửa sạch, HW Rs = Rửa sạch bằng nước nóng

4) AE = Chữ khắc kiềm

5) Ne =Trợ lý

6)An = Anodizing

7) Cl = Màu sắc

8) Sl = Bấm kín

9)MU = Vận tải vật liệu

10) Pc = Bao bì
