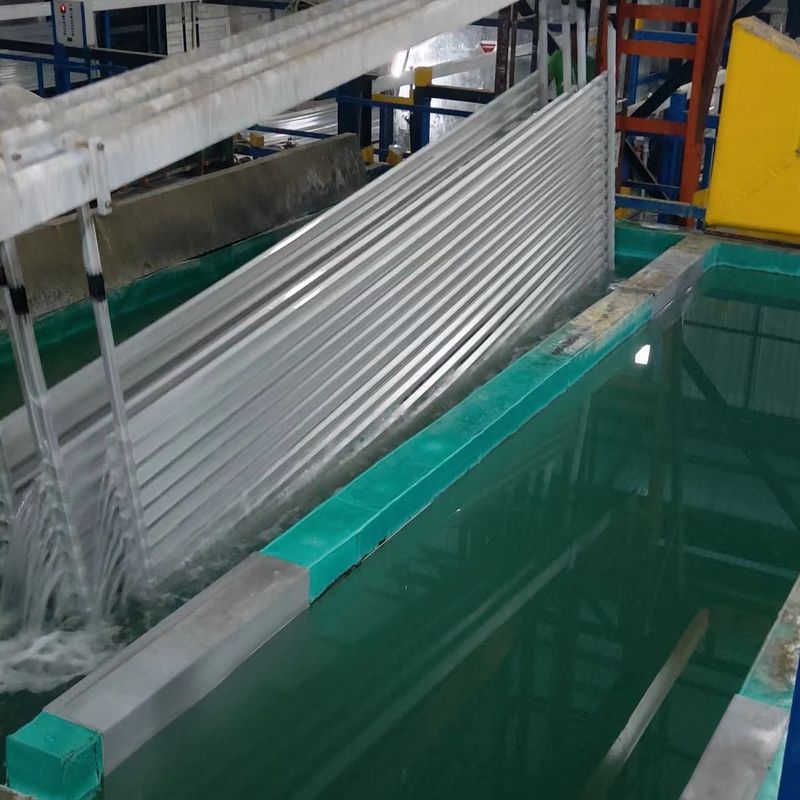

Dây chuyền Anodizing tự động 550T/tháng Chế độ nằm ngang 380V - 415V

550T/tháng Đường anodizing tự động 380V - 415V Chế độ ngang

一Mô tả

1Một dây chuyền anodizing tự động là một hệ thống toàn diện được thiết kế để anodizing hiệu quả và nhất quán của các bộ phận kim loại hoặc thành phần trong một môi trường công nghiệp.

2Các dây chuyền anodizing tự động thường bắt đầu với một giai đoạn xử lý trước, nơi các bộ phận kim loại trải qua việc làm sạch và chuẩn bị bề mặt.

3Sau khi hoàn thành giai đoạn xử lý trước, các bộ phận được vận chuyển qua một hệ thống vận chuyển đến các bể anodizing.

二. Tình trạng thiết kế

1. Hợp kim: nhôm 6061 đến 6063 hoặc các loại khác
2. Anodizing phim suy nghĩ:10 ~ 12μmmicron
3. Vùng phủ sóng trung bình: 400m2/t (ton)
4. Chiều dài hồ sơ nhôm tối đa:6500mm
5. Tỷ lệ ép: 2,5kg/m2
6. Giờ làm việc/m: 300d/m x 20h/d = 600h/m
7. Hệ thống kệ: Ba thiết bị/ rack
8. Hoạt động racking: Mamual
9. Tỷ lệ sử dụng thiết bị: 0.9
10. Nguồn cung cấp điện: AC 3phase 380v 50hz
11. Điện điều khiển: AC220V 50Hz
12. Nguồn cung cấp nước: 2kg/cm2·G
13. Khí nóng: 6kg/cm2·G
14. Không khí nén: 6kg/cm2·G

三.Process Tank

1. Giảm mỡ [Axit sulfuric tự do180±30 g/l] 1 thùng
2. Chữ khắc kiềm[FAlkali 40-60g/l,Al3+ 30-120g/] 2 thùng
3. Trợ lý[Axit sulfuric tự do180±20g/l] 1 thùng
4. Anodizing [Axit sulfuric tự do140-180g/l,Al3+≤20g/l]3 bể
5. Màu sắc [băng sulfat] 3-8g/l,Axit sulfuric tự do15-25g/l, pH 0,8-1,2]1 Xăng
6. Hàm nhiệt độ trung bình [PH 5-6.5,Ion niken00,8-1,3g/l,Fluorion0.3-0.7 g/l] 1 thùng

四.Quá trình điều trị:

1. Giảm mỡ
   (1) 6jig ((rack) / thùng x 1 thùng=6jig ((rack)
   (2) thời gian điều trị: 2-5min
2. Chữ khắc kiềm
   (1) 6jig ((rack) / thùng x 2 thùng=12gig(cửa sổ)
   (2)điều trịthời gian: 3-15 phút
3. Trợ lý
   (1) 6jig ((rack) / thùng x 1 thùng=6jig(cửa sổ)
   (2)điều trịthời gian: 1-5 phút
4. Anodizing
   (1) 2 jig ((rack) / thùng x 3thùng = 6jig ((rack)
   (2) mật độ dòng: 130A/m2
   (3) Thời gian xử lý: 30 phút
   (4) Thời gian không xử lý: 8 phút
   (5) Tổng thời gian 30 + 8 = 38min

(6)Lớp anodizing trung bình: 0,36 * 0.77*1.3*30 =10.81um

5. Màu sắc 1

1)Quá trình clour: hỗn hợp muối

2) Số lượng: 2 giàn khoan / thùng x 1 thùng = 2 giàn khoan

3) mật độ hiện tại: 70A

4) Thời gian xử lý: 2-8min

6.
1) Métod niêm phong: Niêm phong ở nhiệt độ trung bình hoặc bình thường
2)Số lượng:6jig ((rack) / thùng x 1 thùng
3) Thời gian xử lý 10-15min

五. Thiết kế tham số và thiết lập

1Khu vực xử lý anodizing:
1)Mỗi bể xử lý anodizing cần 38min, trong đó tổng jig ((rack) / năm:​

(2 rack x 3 thùng x 60min/h) ÷38min x600 giờ =5684jig(rack)

2)Thiết kế 44,3m2^/nơi mỗi bể chứa 88m2
3)Khu vực điều trị/năm: 5684gig ((rack) x 44,3m2 /gig =251801m2

2Trọng lượng xử lý anodizing:
Sản lượng hàng tháng: 251801m2÷400m2/T*0.9=566T¥550T

3.Tiêu thụ năng lượng:
1) Thùng anodizing:100m2/thùng* 130A/m2÷0.9=14444A/thùng

Bộ điều chỉnh công suất: 15000A = 3 đơn vị
2) Chất chứa clo:100m2/thùng x 80A/m2÷0,9 = 8888A/thùng

Máy chỉnh màu: 12000A = 1 đơn vị

六. Quá trình Chat

Định nghĩa cho UN

1) De = làm giảm mỡ

2) Rs = Rửa sạch, HW Rs = Rửa sạch bằng nước nóng

4) AE = Chữ khắc kiềm

5) Ne =Trợ lý

6)An = Anodizing

7) Cl = Màu sắc

8) Sl = Bấm kín

9)MU = Vận tải vật liệu

10) Pc = Bao bì
