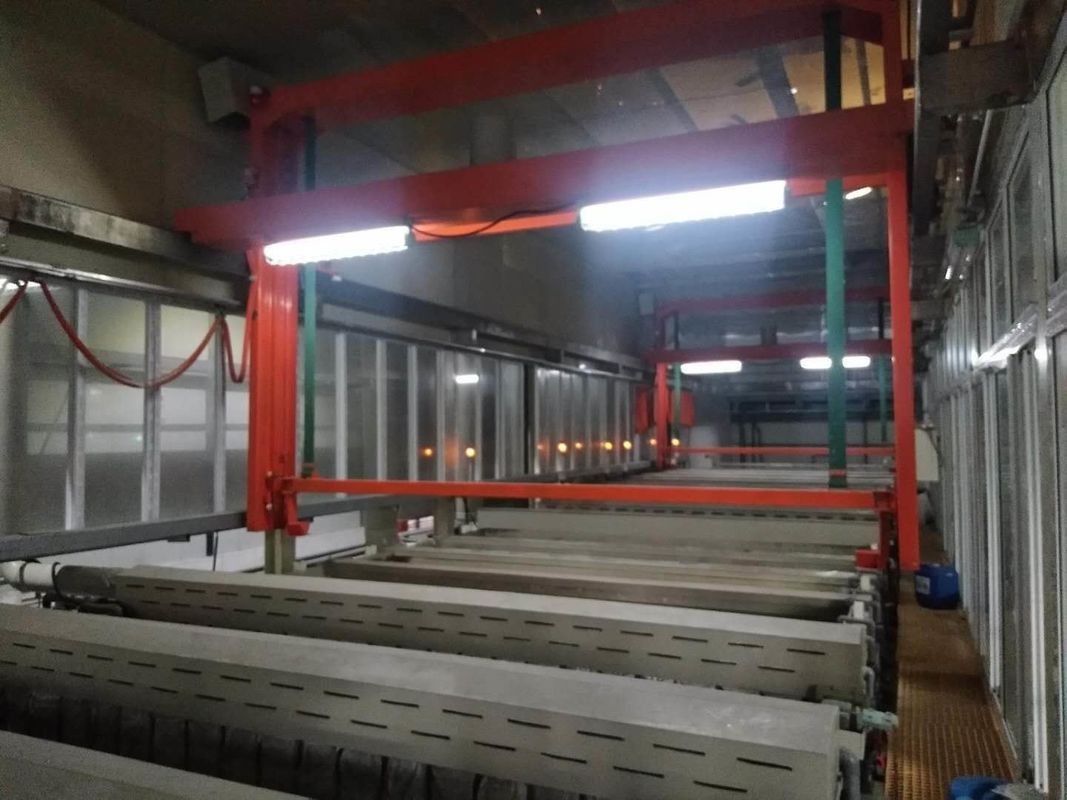

150 T/tháng Dòng sản xuất oxy hóa và chiều dài hồ sơ tối đa 6500mm

150 T/tháng Dòng sản xuất oxy hóa và chiều dài hồ sơ tối đa 6500mm

一Mô tả sản phẩm:

1.Một dây chuyền sản xuất anodizing nên có thông gió thích hợp để kiểm soát khói và đảm bảo môi trường làm việc an toàn.

2Một dây chuyền sản xuất anodizing nhỏ có thể có các trạm kiểm tra hoặc các biện pháp kiểm soát chất lượng để xác minh chất lượng của các bộ phận anodized.

3Các quy trình anodizing liên quan đến việc làm việc với các hóa chất nguy hiểm và dòng điện.

二. Tình trạng thiết kế

三.Process Tank

1. Giảm mỡ [Axit sulfuric tự do180±30 g/l] 1 thùng
2. Chữ khắc kiềm[FAlkali 40-60g/l,Al3+ 30-120g/] 1 thùng
3. Trợ lý[Axit sulfuric tự do180±20g/l] 1 thùng
4. Anodizing [Axit sulfuric tự do140-180g/l,Al3+≤20g/l]1Căng
5. Màu sắc [băng sulfat] 3-8g/l,Axit sulfuric tự do15-25g/l, pH 0,8-1,2]1 Xăng
6. Hàm nhiệt độ trung bình [PH 5-6.5,Ion niken00,8-1,3g/l,Fluorion0.3-0.7 g/l] 1 thùng

四.Quá trình điều trị:

1. Giảm mỡ
   (1) 6jig ((rack) / thùng x 1 thùng=6jig ((rack)
   (2) thời gian điều trị: 2-5min
2. Chữ khắc kiềm
   (1) 6jig ((rack) / thùng x 2 thùng=12gig(cửa sổ)
   (2)điều trịthời gian: 3-15 phút
3. Trợ lý
   (1) 6jig ((rack) / thùng x 1 thùng=6jig(cửa sổ)
   (2)điều trịthời gian: 1-5 phút
4. Anodizing
   (1) 2 jig ((rack) /bể x 1bể = 2jig ((rack)
   (2) mật độ dòng: 130A/m2
   (3) Thời gian xử lý: 30 phút
   (4) Thời gian không xử lý: 10 phút
   (5) Tổng thời gian 30 + 10 = 40 phút

(6)Lớp anodizing trung bình: 0,36 * 1,3 * 30 * 0,77 = 10,81um

5. Màu sắc 1

1)Quá trình clour: hỗn hợp muối

2) Số lượng: 2 giàn khoan / thùng x 1 thùng = 2 giàn khoan

3) mật độ hiện tại: 70A

4) Thời gian xử lý: 2-8min

6.
1) Métod niêm phong: Niêm phong ở nhiệt độ trung bình hoặc bình thường
2)Số lượng:6jig ((rack) / thùng x 1 thùng
3) Thời gian xử lý 10-15min

五. Thiết kế tham số và thiết lập

1Khu vực xử lý anodizing:
1)Mỗi bể xử lý anodizing cần 40min, trong đó tổng jig ((rack) / năm:​

(2 rack x 1 thùng x 60min/h) ÷40min x600 giờ =1800jig(rack)

2)Thiết kế 42,9m2^/nơi mỗi bể chứa 85,8m2
3)Phòng xử lý diện tích/năm: 1800jig (các giá đỡ) x 42,9m2 /jig = 77220m2

2Trọng lượng xử lý anodizing:
Sản lượng hàng tháng: 77220m2÷400m2/T*0.9=174T150T

3.Tiêu thụ năng lượng:
1) Thùng anodising:100m2/thùng* 130A/m2÷0.9=14444A/thùng

Bộ điều chỉnh công suất: 15000A = 1 đơn vị
2) Chất chứa clo:100m2/thùng x 70A/m2÷0,9 = 7777A/thùng

Máy chỉnh màu: 8000A = 1 đơn vị

六. Quá trình Chat

Định nghĩa cho UN

1) De = làm giảm mỡ

2) Rs = Rửa sạch, HW Rs = Rửa sạch bằng nước nóng

4) AE = Chữ khắc kiềm

5) Ne =Trợ lý

6)An = Anodizing

7) Cl = Màu sắc

8) Sl = Bấm kín

9)MU = Vận tải vật liệu

10) Pc = Bao bì
